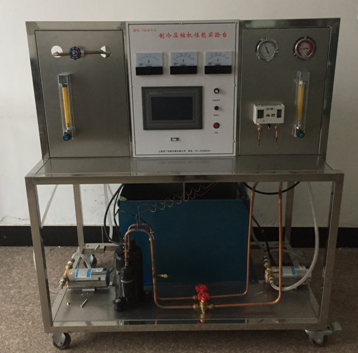

SB-506R制冷壓縮機性能實驗臺（數據采集型）
一、主要用途：
可測制冷量、功率和計算制冷系數，并可進行熱平衡計算。
二、主要參數：
1、電壓等級 AC220V，額定功率 3KW，制冷量 632Kcal/n；
2、循環水泵：流量18L/min，揚程15m；
3、轉子流量計流量范圍16～100L/h，精度2.5級；
4、全封閉制冷壓縮機：工質R22，制冷量632Kcal/h；
5、控制系統：PLC控制；
6、顯示操作：10寸彩色觸摸屏。
7、外形尺寸：1100×750×1250mm
三、主要配置：
|
序號 |
名 稱 |
規格型號 |
數量 |
|
1 |
制冷壓縮機 |
SG173 |
1套 |
|
2 |
冷凝器 |
SB35 |
1套 |
|
3 |
蒸發器 |
SB36 |
1套 |
|
4 |
節流閥 |
304不銹鋼 |
1套 |
|
5 |
水泵 |
|
2臺 |
|
6 |
水箱 |
|
1套 |
|
7 |
轉子流量計 |
LZB－10 |
2只 |
|
8 |
高低壓控制器 |
|
1套 |
|
9 |
干燥過濾器 |
083S |
1套 |
|
11 |
儲液罐 |
1HP |
1套 |
|
12 |
電流表 |
44L1 |
1只 |
|
13 |
電壓表 |
44L1 |
1只 |
|
14 |
壓力表 |
高壓3.6MPa 低壓1.8 MPa |
1套 |
|
15 |
溫度傳感器 |
DS18B20 |
8套 |
|
16 |
彩色觸摸屏 |
嵌入式、10寸 |
1套 |
|
17 |
數據采集模塊 |
SB75 |
1套 |
|
18 |
實驗臺 |
不銹鋼、可移動 |
1套 |
|
