SB-GFD7分體空調實訓考核裝置
一、概 述
分休空調實訓考核裝置"是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于"制冷原理及應用"、"制冷空調技術"、"制冷空調設備維修與操作"等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。

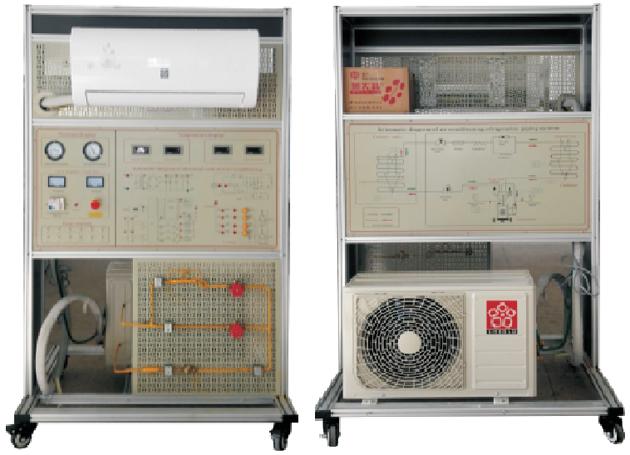

正面圖 反面圖
二、特 點
1、整個系統真實完整, 與市場上的空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能
2、裝置直觀展示了空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個空調系統的實時工作狀態一目了然；前面板中間印有電氣控制系統原理圖，并設有相應測試點。
3、后背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態
5、本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作
6、設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電
7、制冷系統上設置用手動節流閥，和自動節流裝置，可模擬不同環境下的制冷模式，和故障設定
8、實驗后部有一張噴繪的制冷系統原理圖，結構為鐵質板金，尺寸1000*300MM
空調的主要電氣可手動連接，具有很好的動手性,連接線采用專用的D4連接線。
三、技術參數
1．工作電源：AC220V 50Hz±5%
2．外形尺寸：1100×800×1800mm
3．整機功耗：1100W
4、適用電壓范圍：160V～253V
5、最大遙控距離8m，角度90度。
6、噪聲：內機37-44dB，外機是55-65dB。
7、環境溫度：-5℃-40℃
8、相對濕度：≤85%（25℃）
四、裝置的基本裝備
1、電源、儀表控制屏
控制屏為鋁合金結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：
1）、交流電源控制單元：單相三線制220V交流電源供電，交流電壓表2只 測量范圍０～250V，用于監測電網電壓，交流電流表2只測量范圍分別為０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制
2）、制冷系統壓力檢測單元：提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa，用于測量空調.
溫度檢測單元：提供三位半數字溫度表4只，，顯示不同點的溫度變化情況.能準確測量制冷和制熱兩種工況下的蒸發壓力、蒸發溫度、冷凝壓力、冷凝溫度、過熱度、過冷度、壓縮機吸排氣溫度、壓縮機功耗、兩器換熱量等參數，溫度測量精度：±0.2℃，壓力表精度：0.
3）、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
2、實訓臺
實訓桌為鋁合金雙層亞光密紋噴塑結構，、防水、耐磨高密度板,結構堅固，造形美觀大方；，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
3、故障
提供模擬空調與模擬多個故障打接線點，提供常見的空調電氣節電路連接，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等�？照{模擬故障開關量、模擬故障開關量，滿足多點故障設置要求。
五、配置表
|
序號 |
名稱 |
名稱 |
數量 |
|
1 |
壓縮機1P |
|
1套 |
|
2 |
液視鏡 |
|
1套 |
|
3 |
冷凝器 |
|
1套 |
|
4 |
蒸發器 |
|
1套 |
|
5 |
風機 |
|
1套 |
|
6 |
高壓表 |
面板 |
1套 |
|
7 |
低壓表 |
面板 |
1套 |
|
8 |
風機 |
|
1套 |
|
9 |
手動膨脹閥 |
|
1套 |
|
10 |
過濾器 |
3/8 |
1套 |
|
11 |
毛細管， |
|
1套 |
|
12 |
溫度表 |
I900 |
1套 |
六、實訓項目
1、 技工基本技能實訓
2 、專用工具的基本操作
3、 系統管件焊接
4、 系統的檢漏
5、冷系統的抽真空與充注制冷劑R22
6、 技能實訓（設計、安裝、調試及檢修
7 、R型空調主控板電路原理
8、 電器元件的測量及系統運行
9 、R-23型空調器故障與分析
10、 測與故障分析
11、電器元件的測量及系統運行
12、 障與分析
13、 模擬變壓器T的副邊N2開路，整機不工作
14、 橋堆：模擬橋式整流橋環+12V無輸出，整機不工作
15、 穩壓塊輸出：模擬7805穩壓塊壞+5V無輸出，整機不工作
16、 模擬紅外接收管無電源輸入，不能遙控
17、 溫度傳感器電阻：模擬室內環境溫度很高，可制冷不能制熱
18 P13腳：模擬IC1的P13無信號輸出
19 P12腳：模擬IC1的P12無信號輸出
20 RY4線圈：模擬繼電器RY4線圈壞，輔助不起作用
21 Y2線圈：模擬繼電器RY2線圈壞，室外風機不轉
22 RY7線圈：模擬繼電器RY7線圈壞，室內風機低速時風機不轉
23 Y6線圈：模擬繼電器RY6線圈壞，室內風機中速時風機不轉
24 ：模擬繼電器RY5線圈壞，室內風機高速時風機不轉.斷開繼電器RY1
四.實訓功能：
1、進行制冷循環過程演示，可觀察制冷工質的蒸發、
2、可演示制冷系統的常見故障
3、可演示水系統的循環原理
4、手動膨脹閥的使用
5、演示風機冷機組的工作工況
|
