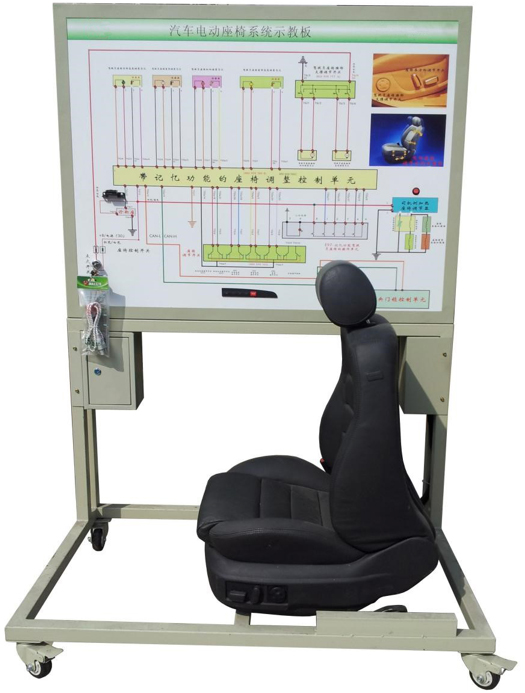

汽車電動座椅實訓臺
一、產品簡介
該設備采用大眾帕薩特原汽車駕駛側電動座椅為基礎，充分展示具有記憶功能的汽車電動座椅的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車電動座椅理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車駕駛側電動座椅，充分展示汽車電動座椅的組成結構。
操縱電動座椅開關，可調節電動座椅前后移動、傾斜調整、前后垂直調整等；操縱記憶開關，存儲駕駛位置信息，可在他人改變座椅姿態后，恢復到所設定的座椅位置。真實演示帶記憶功能的汽車電動座椅的工作過程。
2.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電動座椅的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測電動座椅各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數
外形尺寸：1240×650×1700mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖 |
套 |
1 |
|
2 |
電動座椅控制單元(ECU) |
|
套 |
1 |
|
3 |
點火開關 |
|
個 |
1 |
|
4 |
完整的駕駛側電動座椅總成 |
|
套 |
1 |
|
5 |
電動座椅開關 |
|
套 |
1 |
|
6 |
儲存和復位開關 |
|
套 |
1 |
|
7 |
保險絲盒 |
|
個 |
1 |
|
8 |
故障設置和考核系統 |
|
套 |
1 |
|
9 |
移動臺架(帶自鎖腳輪裝置) |
1240×650×1700mm(長×寬×高) |
臺 |
1 |
|
