"追求技術進步、服務科教興國、支持教育事業"

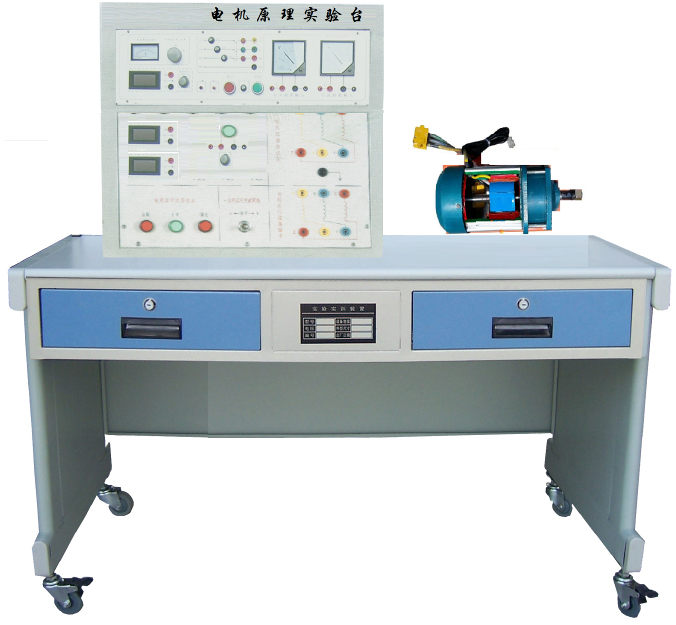

SBC-XNY-02電機原理實驗臺
一、產品概述
"電機原理實驗臺"是以直流永磁電機實物為基礎，采用線切割，激光切割等工藝進行局部解剖，通過對直流永磁電機解剖，可清楚了解電機的結構與功能，提高學生對電機系統的初步認識，使學生了解電機系統原理起到更直觀更深入的教學目的。
二、設備技術性能
1、輸入電源：單相三線（L/N /PE）～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.0KVA
4、重 量：小于 120Kg
5、外形尺寸：150×70×170cm
三、技術參數
1、臺架配置電機轉子與定子，定子做局部解剖，并采用透明亞克力密封，可展示電機運行狀態。
2、通過旋轉電機軸電機可發電，并點亮燈泡等附屬設備。
3、為電機通電電機可緩慢轉動，實現驅動過程。
4、臺架采用鋼質結構，底腳裝有四個輪子，方便移動，帶有漏電保護器、電源插座等
5、提供直流永磁電機1臺 。電機功率300W，電壓220V，轉速1000轉/分
6、提供DC0-220V可調直流電源 1臺。
7、提供指示燈1只，直流電壓表1只，直流電流表1只。
8、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
四、配備電工電子電拖及自動控制智能3D仿真軟件
3D模擬實訓分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實訓內容，學�？梢愿鶕�(jù)學生學習進度選擇相應的訓練模塊進行訓練。
五、實驗內容:
1、直流電機結構的認識實驗。
2、直流發電機實驗。
3、直流電動機實驗
|
